Erweiterbares Mess- und Steuerungssystem mit freier Programmierung, mit oder ohne Display
Das System besteht aus mindestens einem Basisgerät und maximal drei Erweiterungskarten. Zur Nutzung weiterer Karten lassen sich mehrere Basisgeräte als Steckplatzerweiterung zusammenschalten. Es sind Basisgeräte mit LCD-Display im Format 72 × 72 mm, mit TFT-Touchscreen im Format 96 × 96 mm sowie ohne Display für DIN-Schienenmontage verfügbar. Die DIN-Schienenvariante kann um ein externes TFT-Display erweitert werden. Externe TFT-Displays sind in den Größen 2,8" bis 7", mit oder ohne Touchscreen, verfügbar.
Die Geräte verfügen über benutzerdefiniert gestaltbare Anzeige-Designs, Mathematikfunktionen und Ablaufsteuerungen. Mess- und Zählwerte der eingesetzten Karten können beliebig kombiniert und weiterverarbeitet werden, z. B. für Datenaufzeichnung oder Datenübertragung per USB, RS485, CAN-Bus, oder auch kabellos per Funk (2,4 GHz Mesh-Netzwerk). Standardmäßig verfügt jedes Gerät über USB, RS485 sowie je zwei digitale SPS-kompatible Ein- und Ausgänge.
Software
Mittels der Konfigurationssoftware können die Messgeräte individuell eingerichtet werden. So ist es zum Beispiel möglich, eigene Texte oder kundenspezifische Bilder (Vektorgrafik) hochzuladen, Bildschirmseiten zu definieren und Bedienelemente sowie Anzeigen anzuordnen. Die Verarbeitung der Messwerte und Steuersignale sowie kundenspezifische Ablaufsteuerungen lassen sich mit Skripten gestalten.
Schnittstellen
Grundsätzlich verfügen alle Geräte über eine USB-Schnittstelle zur Programmierung und Datenübertragung sowie eine RS485-Schnittstelle zur Verbindung mit weiteren DGLX-Systemen oder zur Kommunikation mit Fremdgeräten über Modbus-RTU. Über Erweiterungskarten können zusätzliche Feldbusse bzw. Kommunikationsarten ergänzt werden.

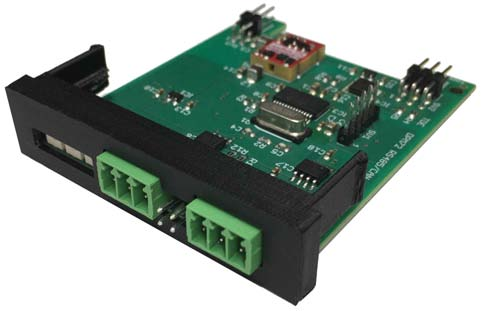

Isolierte Digital-IO
Jedes Gerät verfügt über ein galvanisch vom Hauptsystem getrenntes IO-System mit je zwei Ein- und Ausgängen. Die Eingänge sind als Sink / PNP-Eingänge für Spannungen von 12 - 24 V DC ausgelegt. Die Ausgänge sind als 24 V Source / PNP-Ausgänge mit 1 A Strombegrenzung, thermischer Schutzschaltung und integrierter Freilaufdiode für das Schalten induktiver Lasten ausgeführt.
Eigenschaften
- 72 × 72 mm LCD-Display, IP65

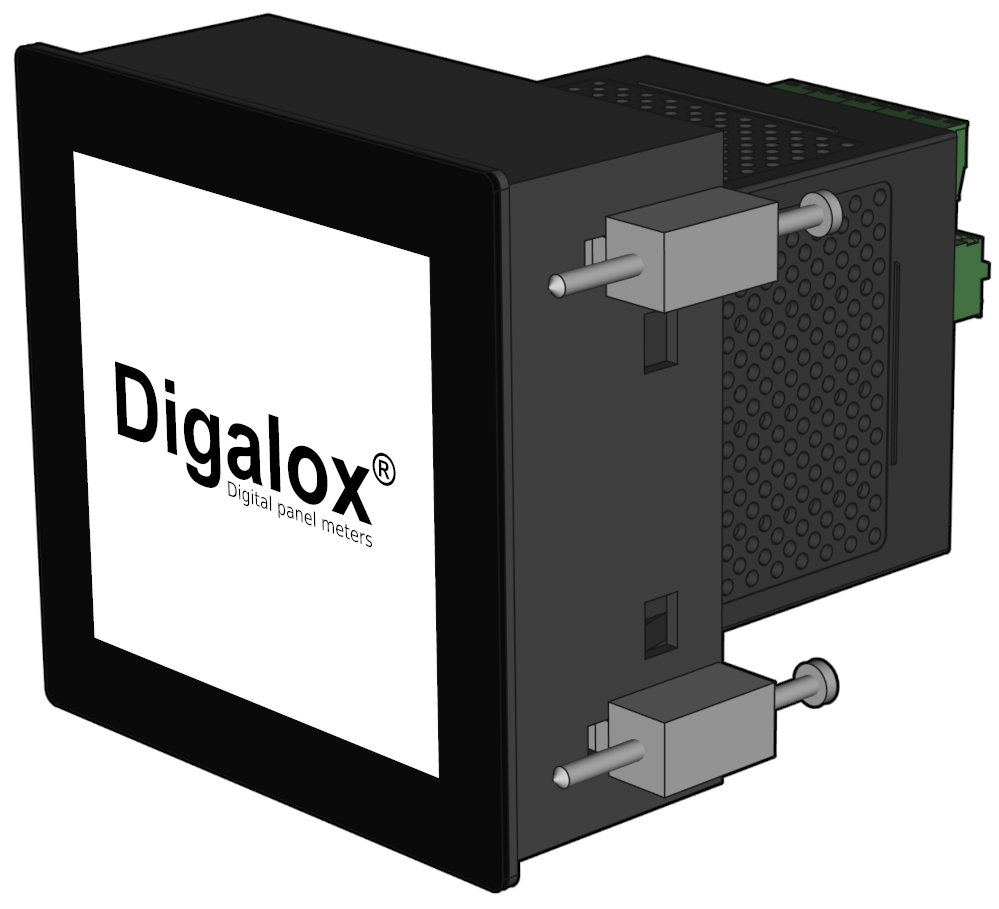

- 96 × 96 mm TFT Touchscreen, IP65

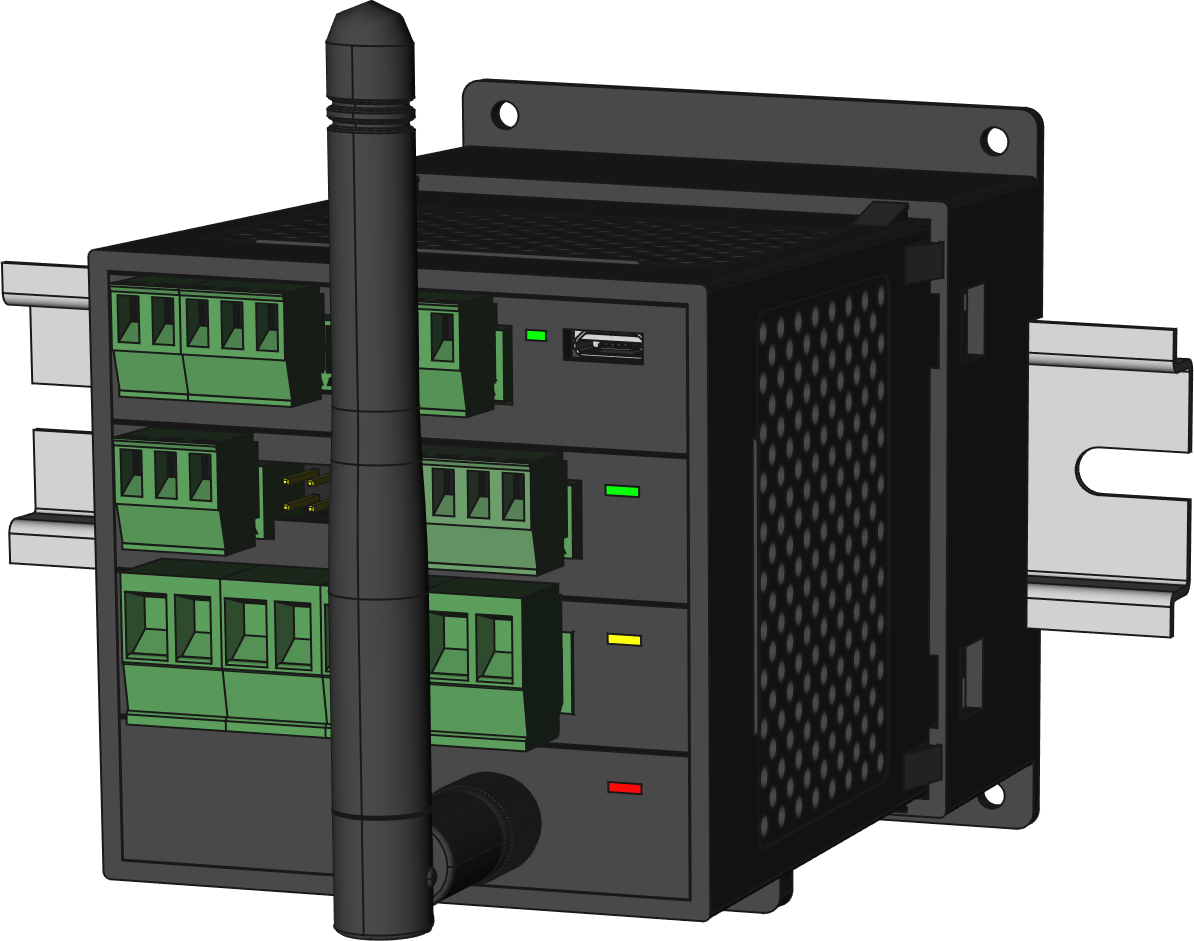

- Gehäuse für DIN-Schiene oder Wandmontage
- Externer TFT Touchscreen bis 7“, IP65
- Modulares Steckkartensystem
- Pro Gerät bis zu 3 Steckkarten
- Weitere Geräte als Steckplatzerweiterung
- Benutzerdefinierte Anzeige-Designs
- Programmierbare Mathematikfunktionen
- Programmierbare Ablaufsteuerung
- Datenerhalt bei Stromausfall für z. B. Betriebsstundenzähler, Energiezähler, Fehlerprotokollierung etc.
- USB-Schnittstelle
- Versorgung über 12 - 24 V AC/DC oder USB
Modulkarten
| Modulkarte | Funktion | Spezifikation |
Anschlüsse | Produkt im TDE Shop |
| E10 | Datenübertragung | RS485 Modbus-RTU | 3 × 3,5 mm | erhältlich, bitte kontaktieren Sie uns |
| E11 | Datenübertragung | CAN-Bus | 3 × 3,5 mm | erhältlich, bitte kontaktieren Sie uns |
| E12 | Datenübertragung | RS422 | 5 × 3,5 mm | erhältlich, bitte kontaktieren Sie uns |
| E70 | Datenübertragung | XBEE 2.4 GHz-Meshnetzwerk | SMA Antennenanschluss | erhältlich, bitte kontaktieren Sie uns |
| E71 | Datenübertragung | LTE-NB-IoT Netzwerk | SMA Antennenanschluss | erhältlich, bitte kontaktieren Sie uns |
| E20 | Elektrische Messung | Spannung: 0 - 300 V AC/DC (L1-L2-L3-N) Strom: 4 x 0 - 5 A AC/DC |
4 × 7,62 mm 8 × 5,08 mm |
erhältlich, bitte kontaktieren Sie uns |
| E23 | Elektrische Messung | Spannung: 2 × 0 - 300 V AC/DC Strom: 2 × 0 - 5 A AC/DC |
8 × 5,08 mm | erhältlich, bitte kontaktieren Sie uns |
| E21 | Normsignalmessung | 0/4 - 20 mA Analogsignal | 8 × 5,08 mm | erhältlich, bitte kontaktieren Sie uns |
| E22 | Normsignalmessung | 0/2 - 10 V Analogsignal | 8 × 5,08 mm | erhältlich, bitte kontaktieren Sie uns |
| E40 | TFT-Adapter | Für externe TFT-Panels | 3 × 3,5 mm, 10 pol FPC | erhältlich, bitte kontaktieren Sie uns |
| E60 | IO-Karte | 8 Kanäle: Digital-IO, Analog-IO oder SSR | 16 × 2,5 mm | erhältlich, bitte kontaktieren Sie uns |
